اين نوع جهت مصارف خانگی پر مصرف ومصارف صنعتي طراحي وساخته شده است .
مشخصات عمومي:
ـ اين رگولاتورها به صورت يكطرفه عمل نموده وبه هيچ عنوان از طريق اعمال فشار از مجراي خروجي در سرويس قرار نمي گيرد.
ـ ثابت ماندن فشار گاز در خروجی در محدوده جریان گاز صفر تا ماکزیمم ظرفیت گازدهی رگولاتور.
ـ در صورت به حداقل رسیدن فشار گاز، در ورودی رگولاتور؛ ظرفیت گازدهی رگولاتور از مقدار تعیین شده (ظرفيت اسمي) کاهش نمی یابد.

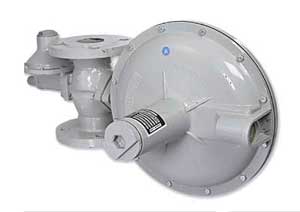

در شرایط وجود فشار حداکثر در ورودی رگولاتور و نبودن هیچگونه خروجی، رگولاتور همچنان در سرویس باقی می ماند و فشار خروجی از میزان تعیین شده تجاوز نمی کند. باتوجه به اینکه در بعضی اماکن نصب رگولاتور به صورت افقی ا مکان پذیر نیست، تمامی رگولاتورهای مدلGS-74-27-H ساخت شرکت گازسوزان به گونه ای طراحی شده که قا بلیت چرخش 360 درجه محفظه دیافراگم نسبت به بدنه را دارا مي باشد
مشخصات فني
| 1 – 9 bar (15 – 130 psig) | Inlet Pressure | |
| 15 – 600 mbar (¼ -8.5psig) | Out Pressure | |
| (40 ) m3/h | Capacity | |
| 2″ NPT | Inlet | Connection |
| 2″ NPT | Out let | |
| 1″ NPT | Vent | |
| Low Pressure Safety Shut Off Valve | Equipped with | |
| High Pressure Safety Shut Off Valve | ||
| Safety Relief Valve | ||
| (-20 to +60) C | Operating Temperature | |
| 330 x 578 x 324mm | Dimantion | |
|
Material |
Description |
|
Cast IRON A126 CLASS B |
Body |
|
Die Cast Aluminum ASTM B85 |
Diaphragm housing |
|
Reinforced Rubber; NBR |
Diaphragm |
|
NBR; |
Seat |
|
SINTERING POWDER ;steel; specialalloy |
Toggle |
تجهیزات ایمنی نصب شده بر روی رگولاتور
ـ دستگاه ایمنی قطع جریان گاز،در صورت افت فشار ورودی كمتر از حد مجاز (UPSO) . این سیستم به گونه ای طراحی شده که در صورت افت فشار خروجی در رگولاتور، جریان گاز به طور اتوماتیک قطع می گردد. در سرويس قرار گرفتن رگولاتور پس از قطع كردن به صورت دستي امكان پذير مي باشد.
2- دستگاه ایمنی قطع جریان گاز،در صورت افزایش فشار خروجی به مقدار بیش از حد مجاز تعيين شده(OPSO) . این سیستم به گونه ای طراحی شده که در صورت افزایش فشار خروجی بیش از حد مجاز جریان گاز به صورت اتوماتیک قطع می گردد. سيستم پس از قطع به صورت دستي در سرويس قرار مي گيرد.
3ـ سوپاپ اطمینان:(SRV)
در صورت افزایش فشار خروجی گاز در رگولاتور به بالاتر از محدوده تعیین شده؛ جریان گاز به فضای آزاد هدایت می شود.VENT) ).
| Safety Syste |
Low pressure shut off |
High pressure shut off |
Relief valve |
| Pout(mbar) | |||
| 20 | 8.5±1.2 | 42.3±2.5 | 62.35±7.5 |
| 30 | 10±1.2 | 45±2.5 | 65±7.5 |
| 40 | 13.7±1.2 | 47.5±2.5 | 67.5±7.5 |
| 70 | 26.6<41.3 | 109.3<122.6 | 153.2<189.2 |
| 138 | 54.9<82.6 | 219.9<259.9 | 309.2<379.9 |
