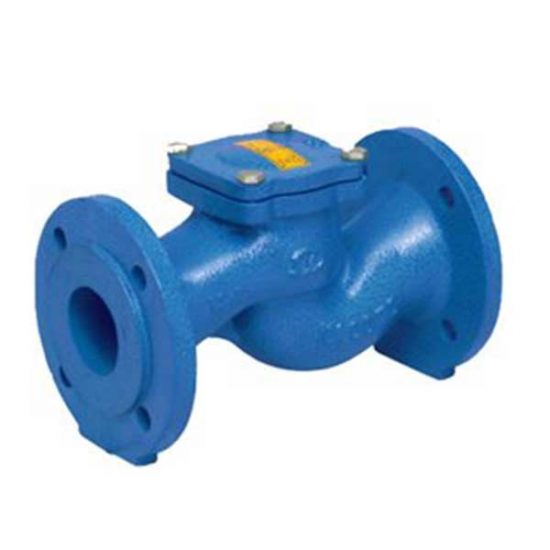

شیر یکطرفه سوپاپی نوع صاف (مستقیم)

تحمل فشار:

PN: 10/16

سایز:

DN: 400…15

نوع مصرف در صنایع:

آب ، بخار

مشخصات و طراحی مدل:

• شیریکطرفه سوپاپی نوع صاف (مستقیم)
• ابعاد فلنج مطابق با استاندارد EN 1092-2
• چدن داکتیل مطابق با استاندارد EN 1563 (DIN 1693)
• چدن خاکستری مطابق با استاندارد EN 1561 (DIN 1691)
• وجه تا وجه مطابق با استاندارد EN 558-1 , basic series 1 (DIN 3202,F1)
• تست بازرسی نهایی مطابق با استاندارد EN 12266 (DIN 3230 part 3)

نوع مواد مصرفی شیر یکطرفه سوپاپی نوع صاف (مستقیم):

• بدنه و کلاهک از جنس چدن داکتیل EN-GJS-400 (GGG40)و یا چدن خاکستری EN-GJL-250 (GG25)
• نشیمنگاه از جنس برنز / فولاد ضدزنگ
• دریچه از جنس برنز / فولاد ضدزنگ یا چدن داکتیل
• فنر از جنس فولاد
• آب بند دریچه از جنس برنز/ فولاد ضدزنگ برحسب سفارش NBR/EPDM

محافظت در برابر زنگ زدگی:

• پوشش داخلی و بیرونی شیرها رنگ اپوکسی پودری نوع الکترواستاتیک

محدوده کاربرد:

آب و فاضلاب

حداکثر دمای کاربری:

70 درجه سانتی گراد

• با آب بند دریچه از جنس EPDM/NBR • 100درجه سانتی گراد
• با آب بند دریچه از جنس سیلیکون • 150 درجه سانتی گراد
• با آب بند دریچه از جنس برنز • 200 درجه سانتی گراد
• با آب بند دریچه از جنس فولاد ضدزنگ
